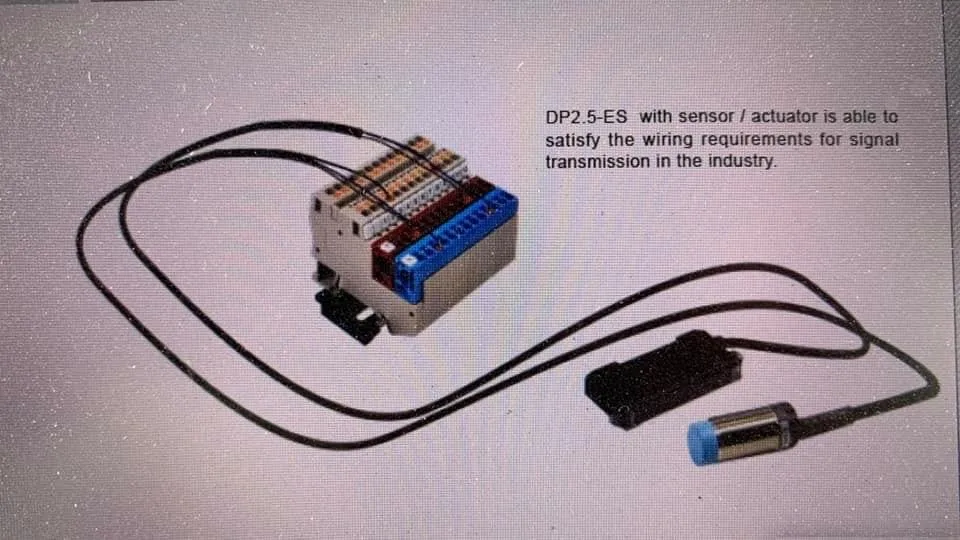

Đấu nối sensor/actuator

Trong hệ thống tự động hóa, sensor và actuator là các thiết bị làm việc trực tiếp với máy móc và dây chuyền sản xuất. Sensor có thể là cảm biến quang, cảm biến tiệm cận, cảm biến áp suất, cảm biến nhiệt độ hoặc công tắc hành trình. Actuator có thể là van điện từ, relay, đèn báo, còi báo, motor nhỏ hoặc các cơ cấu chấp hành khác.

Việc đấu nối sensor/actuator qua terminal block giúp hệ thống rõ ràng và dễ bảo trì hơn. Khi có lỗi tín hiệu, kỹ thuật viên có thể đo kiểm ngay tại terminal thay vì phải tháo dây trực tiếp trên PLC hoặc thiết bị. Điều này giúp giảm thời gian dừng máy và hạn chế nguy cơ làm lỏng dây ở các thiết bị quan trọng.

Đối với tín hiệu sensor, các dòng terminal block nhỏ gọn, dễ đánh dấu dây và có khả năng giữ dây ổn định là lựa chọn phù hợp. Với các mạch actuator như van điện từ hoặc relay, cần kiểm tra dòng điện tải và chọn cầu đấu có tiết diện dây phù hợp. Nếu hệ thống có nhiều cảm biến cùng dùng nguồn 24VDC, có thể dùng jumper để phân phối nguồn chung một cách gọn gàng.

Trong môi trường máy móc có rung động, cầu đấu spring clamp hoặc push-in có thể là lựa chọn tốt nhờ thao tác nhanh và khả năng giữ dây ổn định. Với các hệ thống yêu cầu đấu nối phổ thông, cầu đấu vặn vít vẫn là lựa chọn quen thuộc, dễ thi công và dễ kiểm tra lực siết.

Một khu vực đấu nối sensor/actuator được bố trí tốt sẽ giúp tủ điện dễ đọc bản vẽ, dễ kiểm tra tín hiệu và thuận tiện hơn khi thay thế thiết bị ngoài hiện trường.

Ví dụ thực tế tại Điện An Sơn

Điện An Sơn có sẵn khối cầu đấu chuyên dụng cho cảm biến (dòng DP2.5SGQK), lắp sẵn theo cụm 4 / 8 / 14 / 18 / 24 kênh (mã DP2.5SGQK01 đến DP2.5SGQK05), mỗi kênh gồm 3 hàng: nguồn 0V (xanh dương), nguồn 24V (đỏ) và tín hiệu AI (trắng, cam) — đúng chuẩn đấu nối cảm biến 3 dây (0V/24V/tín hiệu) phổ biến trong công nghiệp.

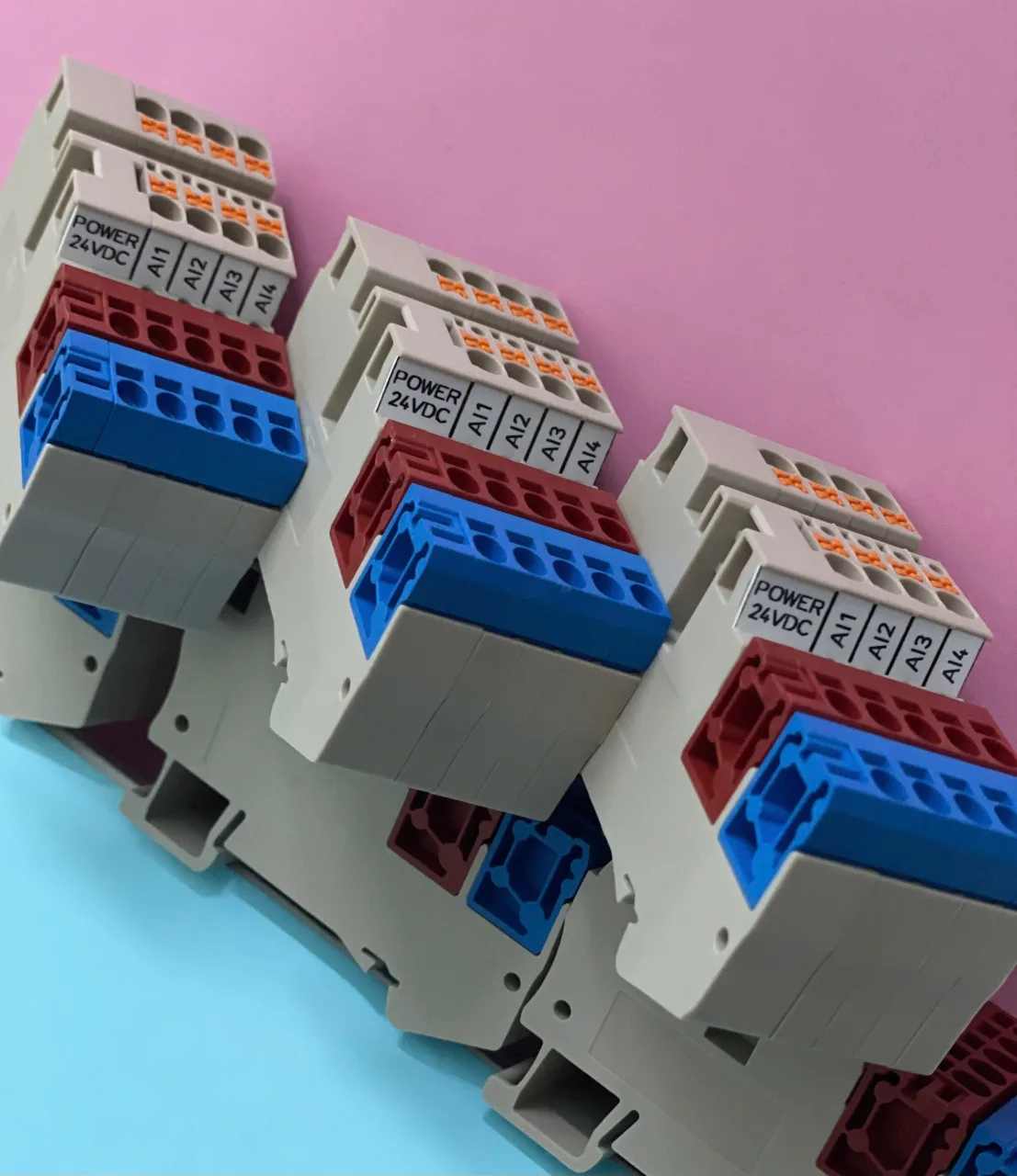

Mỗi khối có nhãn 0V/24V dán sẵn ngay trên cầu đấu, tách riêng hàng nguồn và hàng tín hiệu AI — kỹ thuật viên đấu nối cảm biến 3 dây (0V, 24V, tín hiệu) mà không cần tra bản vẽ riêng, vẫn đo kiểm được từng kênh độc lập khi dò lỗi.

Điện An Sơn luôn có sẵn hàng tồn kho các cụm DP2.5SGQK lắp sẵn, giao nhanh cho các tủ điều khiển cần mở rộng thêm kênh cảm biến mà không phải chờ đặt hàng và lắp ráp từ đầu.

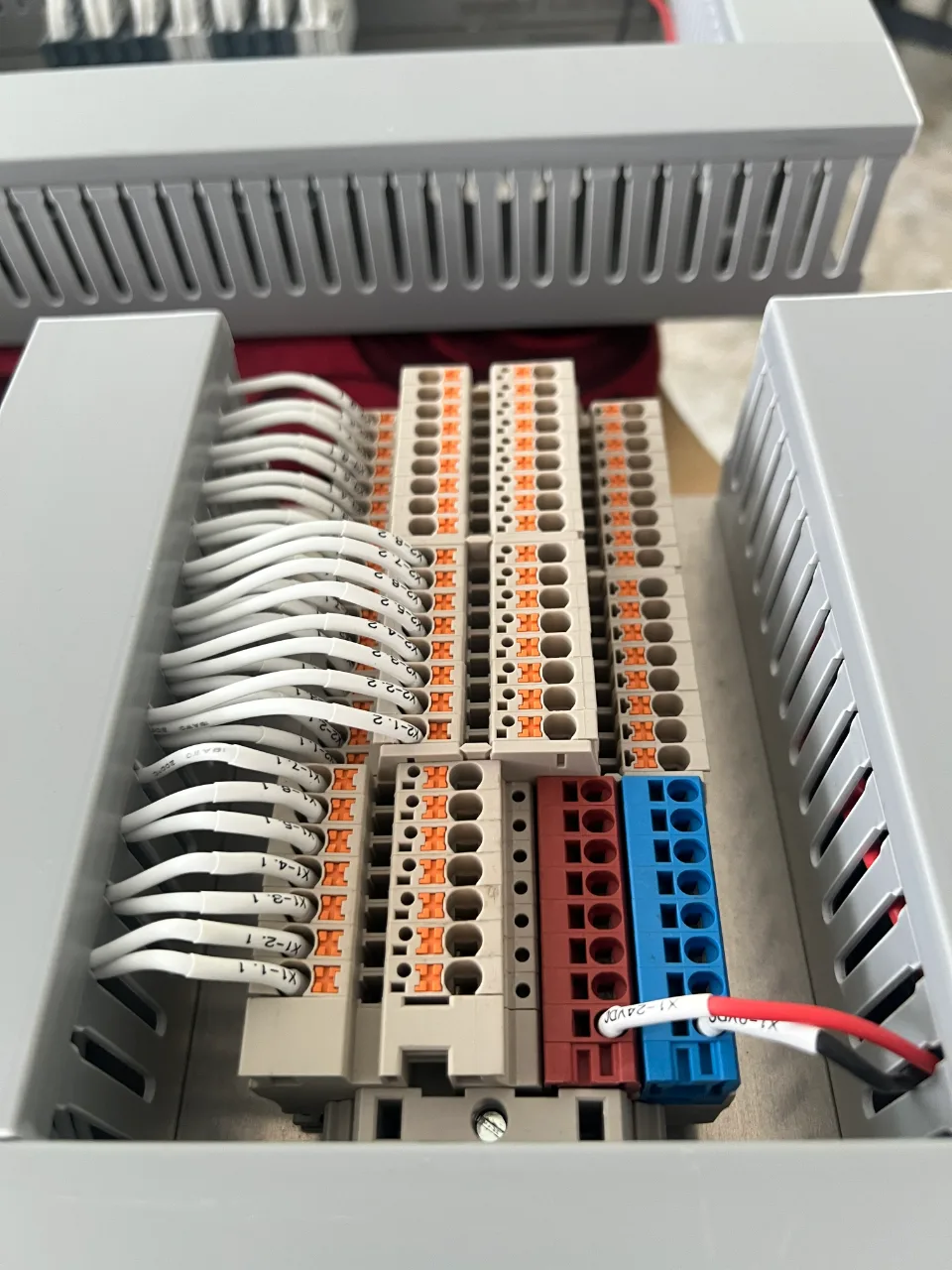

Trong tủ điều khiển thực tế, các khối DP2.5SGQK được lắp theo từng "Module" (Module 1, 2, 3...), mỗi module gom nhiều kênh AI, dây tín hiệu được đánh số theo kênh (VD "3.0", "3.1"...) giúp truy vết dây cực nhanh khi bảo trì hoặc mở rộng hệ thống I/O.
