DT-69-H51W-XX

Mô tả chi tiết

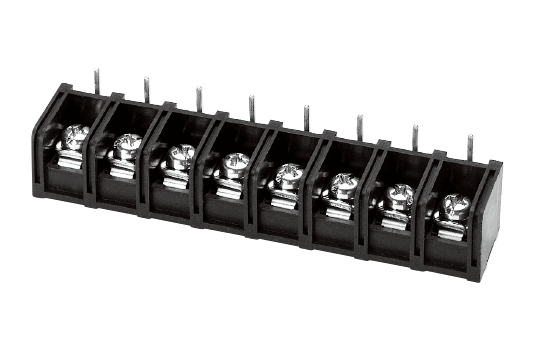

Cầu đấu Barrier Dinkle DT-69-H51W-XX thuộc nhóm Single Row (một hàng), kết nối dây bằng vít #6-32, bước chân 11.10 mm. Định mức UL/CUL: nhóm B: 600 V, 20 A (dây mềm) /45 A (dây cứng); nhóm C: 600 V, 20 A (dây mềm)/45 A (dây cứng). Các mức dòng điện áp dụng theo loại dây, đầu cốt và cấu hình trong datasheet; không áp dụng đồng thời cho mọi cấu hình. Định mức IEC: 32 A. Điện áp IEC theo điều kiện: II/2: 1000 V; III/2: 1000 V; III/3: 500 V. Tiết diện dây IEC: dây cứng 0.34-4 mm², dây mềm 0.34-4 mm². Vật liệu cách điện PA66, cấp chống cháy UL94 V-0, phần dẫn điện bằng hợp kim đồng, bề mặt mạ thiếc. Mô-men siết khuyến nghị 0.8-1 N·m, chiều dài tuốt dây 7-8 mm, nhiệt độ làm việc từ -40°C đến 130°C. Hình hãng minh họa bản 8 cực. Số cực và cấu hình thực tế cần xác nhận theo mã đặt hàng đầy đủ. Datasheet đính kèm là PDF gốc của Dinkle cho mã DT-69-H51W-XX.
